A ver si ésto te puede ayudar:
Como instalar un Splitter de una línea ADSL

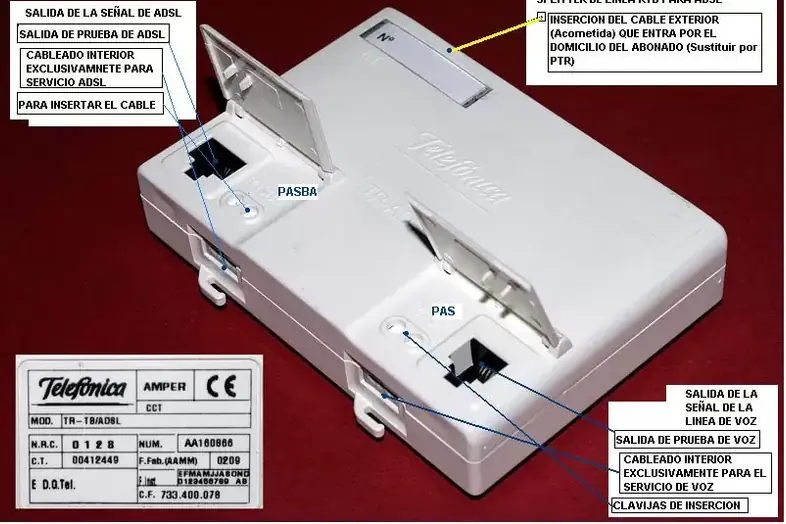

Splitter ADSL para línea RTB analógica de Telefónica de España, marca Amper
Aconsejo ampliar la imagen de la derecha para poder observar la estructura de instalación del splitter.
Como todos sabemos no en todas los servicios ADSL se pueden instalar microfiltros. Dependerá del estado del cableado por donde se presta el servicio y la cantidad de unidades de voz, teléfonos, que pueden existir sobre esa línea ADSL, o sea sobre el número del abonado.
El splitter es un único filtro que separa la línea a la entrada o sea en el PTR en dos señales diferentes, una voz (past) y otra datos (pasba) mientras que en la instalacion por microfiltros la línea es la misma y solo se instala una unidad en cada terminal telefónico. Esto quiere decir tres cosas muy importantes, pero muy importantes:
El PTR de la entrada de la línea se sustituira por el Splitter, y esto siempre será así, no se puede dejar el PTR y a continuación instalar el Splitter como he leido por algún foro. Si observais la figura, tanto la señal de datos (pasba) como la señal de voz (past) tienen su unidad de prueba.
Si se instala el splitter no se pueden instalar microfiltros en cada teléfono, y es por lógica pues los correspondientes unidades de voz ya estan filtradas en la entrada.
Y la última. La unidad de datos (pasba), es solo para el router moden, quiere decir que no se pueden instalar telefonos, ni con microfiltros en esa línea . Es exclusiva para el router.
Si sentamos estas bases, no debemos de tener problemas para el buen funcionamiento del servicio
Vamos a instalar.
Recuerdo que este servcio solo puede ser instalado por personal autorizado de Telefónica de España
Buscaremos donde esta situado el PTR para sustituirlo por el splitter. El splitter se puede instalar contra la pared de la misma forma que el PTR. En la caja que suministra Teléfonica de España hay una plantilla para poder hacer las correspondientes manipulaciones. Existe la posibilidad de instalarlo en sobremesa. Para esta instalación se suministra los addesivos en dos caras, que se addieren en la parte posterior del splitter.
La estructura de la instalación debe de quedar como la figura de la izquierda. Hacer clik sobre la imagen para ampliar
Cuando el splitter esta y instalado, pared mural o sobremesa, debemos empezar a colocar el cableado en su correspondiente salida.
Si vemos la figura de arriba observamos dos orificios pequeños en la parte superior del splitter, la clema de trinquete de dos posiciones rotulada como LT. Aquí tenemos que introducir los pares de cobre por donde entra la linea de la caja terminal, o sea acometida, de la siguiente forma: con un objeto punzante oprimiremos los orificio (trinquete) que hay en frente de donde introducimos los pares de cobre (clema), de este forma liberamos la opresión que se ejerce y una vez introducido el cable de cobre lo soltamos para que vuelva a oprimir los mismos.
Ya podemos hacer la primera prueba. Ahora tenemos que tener tono de voz en la posición de prueba de la salida de voz (past). Levantamos la tapa y ponenos un teléfono de prueba y nos dará el sonido de tono. A la vez levantamos la tapa de la salida de datos, donde introduciremos el cable de línea del router, esperaremos a que sincronice. Podemos hacer una llamada telefonica sin ruidos y a la vez navegar …, lo hemos conseguido!
Posiblemente ahora nos venga el trabajo más ingrato, que es cablear como esta en la figura de la izquierda el local o nuestro domicilio. La forma de introducir el cableado de voz y de datos es de la misma manera como se ha detallado la instalación de la entrada de la línea, pero de salida. Ampliar la figura y vereis como se cablea.
Ahora ya es cosa vuestra, la imaginación al poder.

Saludos,
