Configurar PPPoE router OpenWrt 24.10 DSA Networking

Xstar
2

Hola, comparto este tutorial de configuración PPPoE en la versión OpenWrt 24.10 en mi router Asus RT-AC68U, este modelo no es compatible con wifi OpenWrt.

Explico esto, porque la configuración PPPoE de la versión 22.03 no me funcionaba en la 23.05 o 24.10, intente actualizar "Error: Connection attempt failed.". Mismo error si hacia instalación y configuración limpia.

No soy experto, igual lo que explico no es importante, pero pasé unos días buscando y siempre aparecía la instalación que yo conocía de la vesión 22.03.

Revise en la página de OpenWrt DSA Networking y DSA Mini-Tutorial y aplique la idea a la configuración de Movistar, yo no use teléfono, ni IPTV, pero creo que sería seguir el Mini-Tutorial DSA y aplicar concepto.

Status.24.10Interfaces.24.10Devices.24.10

/etc/config/network


OpenWrt 24.10.0, r28427-6df0e3d02a


root@OpenWrt:~# ubus call system board

{

"kernel": "6.6.73",

"hostname": "OpenWrt",

"system": "ARMv7 Processor rev 0 (v7l)",

"model": "Asus RT-AC68U (BCM4708)",

"board_name": "Asus,rt-ac68u",

"rootfs_type": "squashfs",

"release": {

"distribution": "OpenWrt",

"version": "24.10.0",

"revision": "r28427-6df0e3d02a",

"target": "bcm53xx/generic",

"description": "OpenWrt 24.10.0 r28427-6df0e3d02a",

"builddate": "1738624177"

}

}

root@OpenWrt:~# cat /etc/config/network

config interface 'loopback'

option device 'lo'

option proto 'static'

option ipaddr '127.0.0.1'

option netmask '255.0.0.0'

config globals 'globals'

option ula_prefix 'fd56:5f21:a05b::/48'

option packet_steering '1'

config device

option name 'br-LAN'

option type 'bridge'

list ports 'lan1'

list ports 'lan2'

list ports 'lan3'

list ports 'lan4'

config interface 'LAN'

option device 'switch.1'

option proto 'static'

option ipaddr '192.168.1.1'

option netmask '255.255.255.0'

option ip6assign '60'

config device

option name 'WAN'

option macaddr 'xx:xx:xx:xx:xx:xx'

option mtu '1492'

config interface 'WAN'

option device 'switch.6'

option proto 'PPPoE'

option username 'adslppp@telefonicanetpa'

option password 'adslppp'

option IPv6 'auto'

option peerdns '0'

list DNS '9.9.9.9'

list DNS '149.112.112.112'

config interface 'wan6'

option device 'switch.6'

option proto 'dhcpv6'

option reqaddress 'try'

option reqprefix 'auto'

option norelease '1'

config device

option type 'bridge'

option name 'switch'

list ports 'lan1'

list ports 'lan2'

list ports 'lan3'

list ports 'lan4'

list ports 'WAN'

option mtu '1492'

option txqueuelen '1000'

option mtu6 '1492'

config bridge-VLAN

option device 'switch'

option VLAN '1'

list ports 'lan1'

list ports 'lan2'

list ports 'lan3'

list ports 'lan4'

config bridge-VLAN

option device 'switch'

option VLAN '6'

list ports 'WAN:t'

config device

option name 'switch.6'

option type '8021q'

option ifname 'switch'

option vid '6'

option mtu '1492'

option macaddr 'xx:xx:xx:xx:xx:xx'

option txqueuelen '1000'

option mtu6 '1492'

config device

option name 'switch.1'

option type '8021q'

option ifname 'switch'

option vid '1'

option mtu '1492'

option mtu6 '1492'

config interface 'ONT'

option proto 'static'

option device 'WAN'

option ipaddr '192.168.100.2'

option netmask '255.255.255.0'

Gracias

Xstar
1

Configuración a través de Luci

Iniciar sesión en el router mediante la interfaz gáfica LUCI del navegador web:

  1. Menú superior: Network > Interfaces > Devices

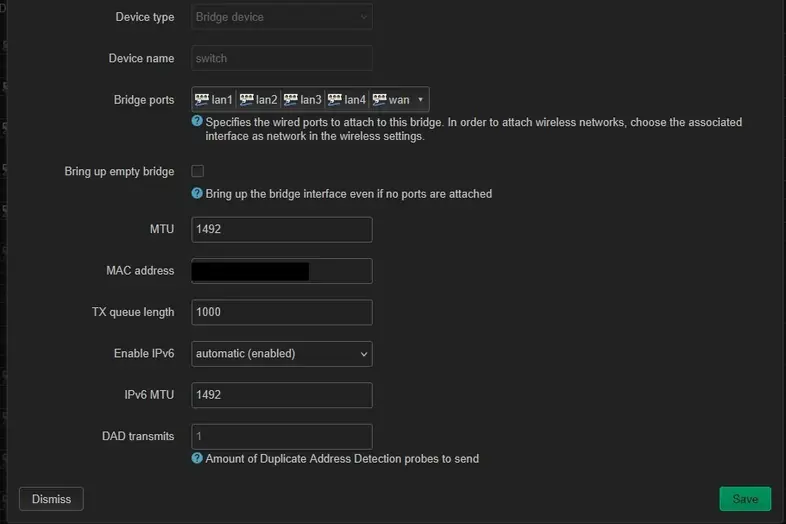

  • add device configuration

Device type: Bridge device

Device name: switch

Bridge ports: lan1, lan2, lan3, lan4, WAN

MTU : 1492

TX queue length: 1000

IPv6 MTU : 1492

Bridge device.general

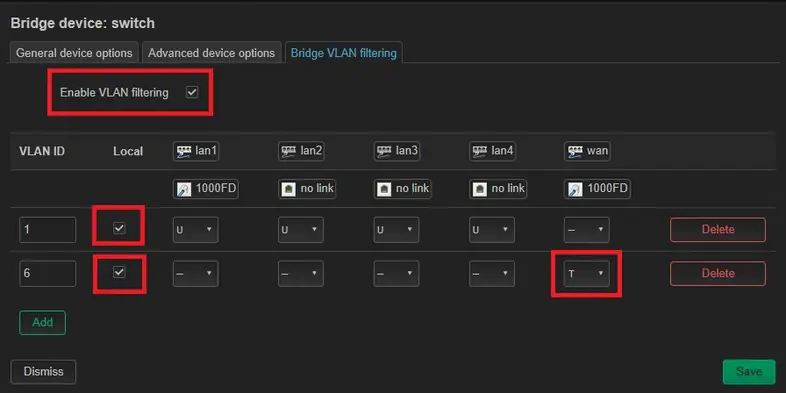

  • Pestaña Bridge VLAN filtering

Crear dos VLAN ID

Enable VLAN filtering : x

VLAN ID : 1

VLAN ID : 6

Ver imagen, importante,

Save, Save & Apply

Bridge VLAN
  • Vemos que se han creado automáticamente dos VLAN (802.1q)

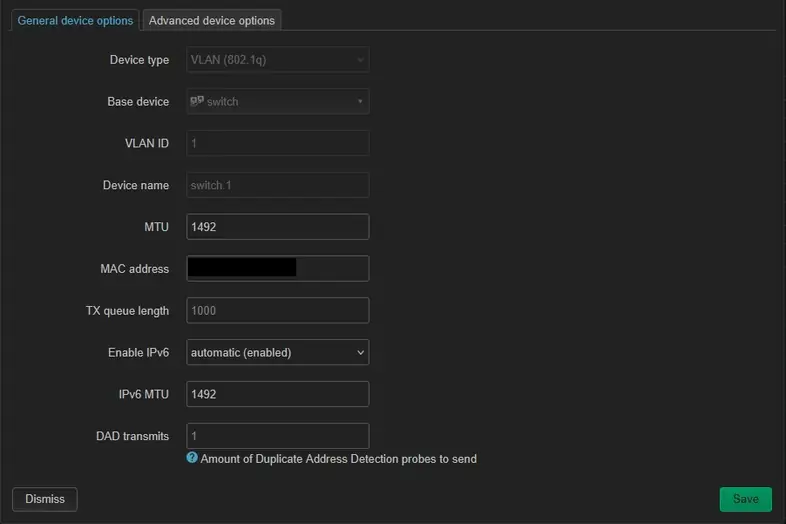

  • Switch.1 / configure

MTU : 1492

TX queue length: 1000

IPv6 MTU : 1492

Save, Save & Apply

switch.1

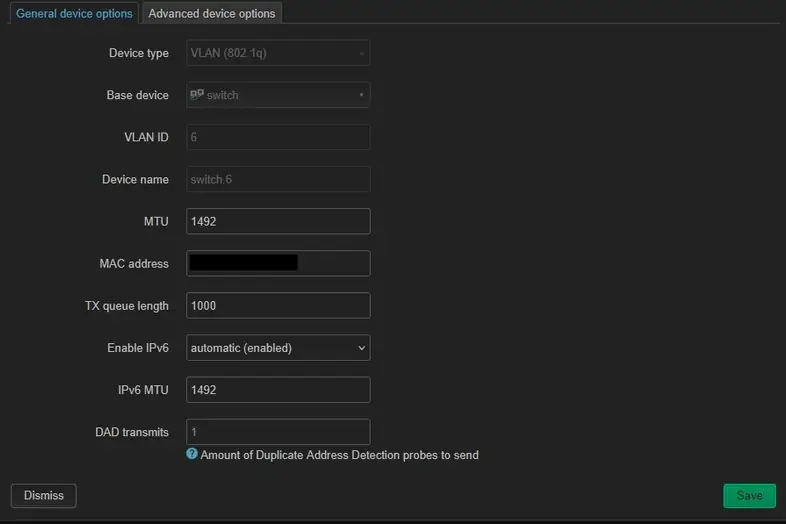

  • Switch.6 / configure

MTU : 1492

TX queue length: 1000

IPv6 MTU : 1492

Save, Save & Apply

switch.6

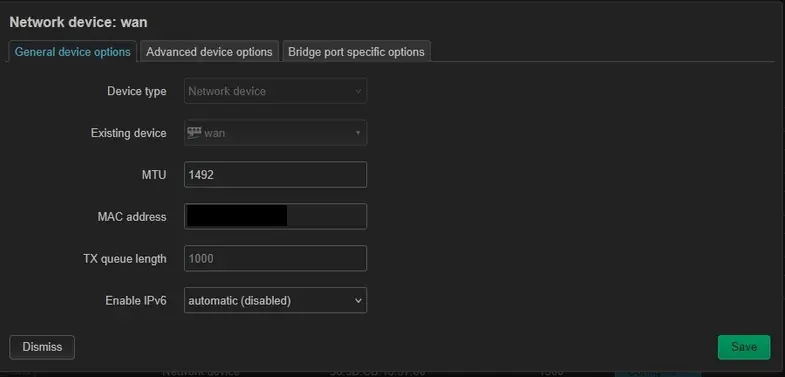

  • Device WAN / configure

MTU : 1492

Save, Save & Apply

device.wan.24.10
  1. Menú superior: Network > Interfaces > Interfaces

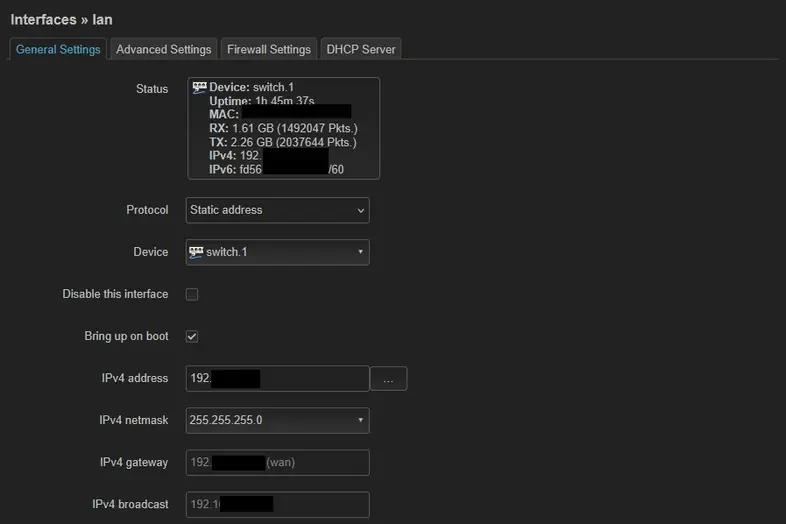

  • Edit LAN

Device : switch.1

Save, Save & Apply

interface_LAN.24.10

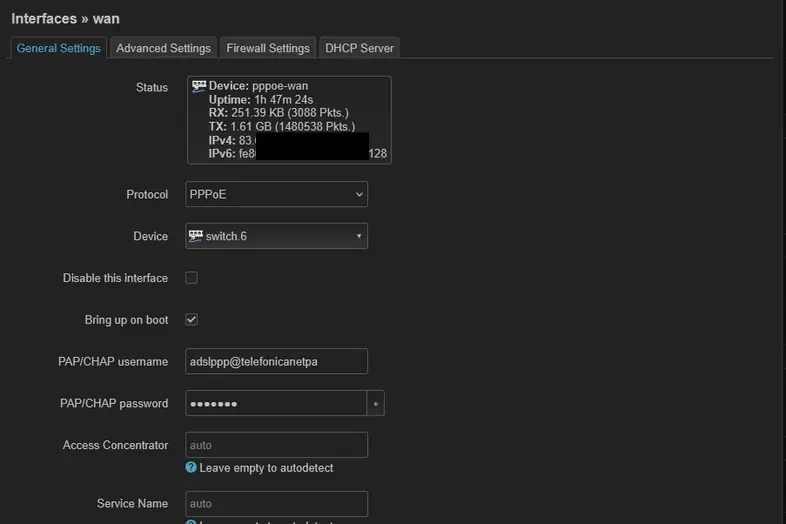

  • Edit WAN

Device : switch.6

Username : adslppp@telefonicanetpa

Password : adslppp

Save, Save & Apply

interface_wan.24.10

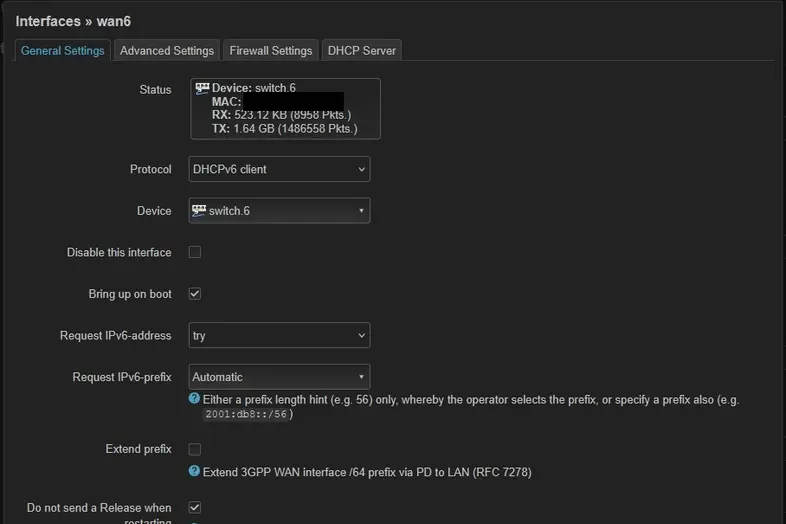

  • Edit WAN.6

Device : switch.6

Save, Save & Apply

Interfaces.Wan6.24.10

Save & Apply

Reiniciar router
