Arquitectura o configuración de red doméstica y de trabajo

Actúalmente sí lo ofrece por 1€/mes. Lo llaman conexión Plus

Sí, como dije mis conocimientos en redes están muy verdes como habéis podido comprobar y algunas veces confundo la terminología. Por mi curro, no toco mucho (nada) TCP/IP y más allá de configurar una red doméstica pequeña, abrir puertos, autorizar MACs y esas pequeñas cosillas me pierdo, aunque más o menos me voy enterando y fijando los conceptos.

En cuanto al HW de red, mejor un router con Aps o un router con antenas. Actualmente tengo ONT y router de Lowi y un switch gestionado de Tp-Link (no recuerdo el modelo) de 8 puertos que puse para poder hacer bonding en la NAS (synology ds918).

En cuanto al acceso desde el exterior, si contratase Conexión Plus, necesitaría un servicio de DDNS al no ser una IP fija, no??

Un saludo y gracias!!!

Gracias Weikis336

Naseros lo sigo un poco con asiduidad y me he visto ya varios vídeos para esto que quiero hacer, tengo pendiente el que me has dicho. De hecho de ahí saqué la idea.

En cuanto a lo de la 2ª línea de backup, pues sería interesante pero tampoco es que la necesite sí o sí. Cierto es que si se cae Digi, dejo de currar, pero tengo el modem 4G que me dan en el curro y podía conectarme con él. Tampoco necesitaría demasiado ancho de banda, creo, ya que las conexiones al curro las hago a través de VPN o Citrix a un escritorio remoto y simplemente utilizo la emulación 3270 para conectarme a los Z.

Mi intención principal es separar los PC con los que curro de todo lo demás, incluso el PC nº 3, que es el de mi pareja, que también usa para currar pero que no lo cuida y puede ser una muy buena entrada de malware, virus y todo tipo de basura. Pero ya que me pongo, pues intentaré dejar una red guapa… si es que lo consigo ejje

Hola @Weikis336 te quería preguntar, a tí o a quien lea esto, si conoces alguna guia de gestión de VLANs o algo similar.

Estoy retomando este tema, aunque todavía no he comprado el router (hay que ahorrar), y estoy viendo que, según mi diagrama voy a tener problemas para que se "vean" diferentes dispositivos y la NAS por ejemplo y no sé como hacerlo la verdad.

Bueno… Tienes razón que con 2 sería suficiente… Ya iré viendo

Gracias!!

Muchas gracias @vukits

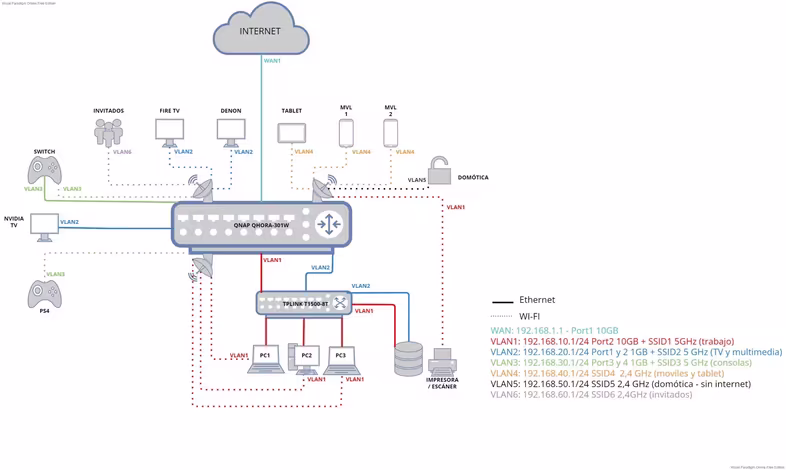

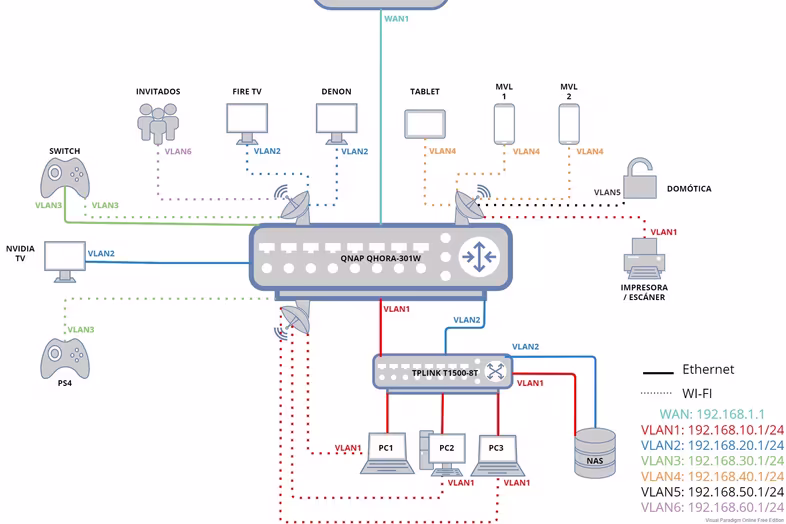

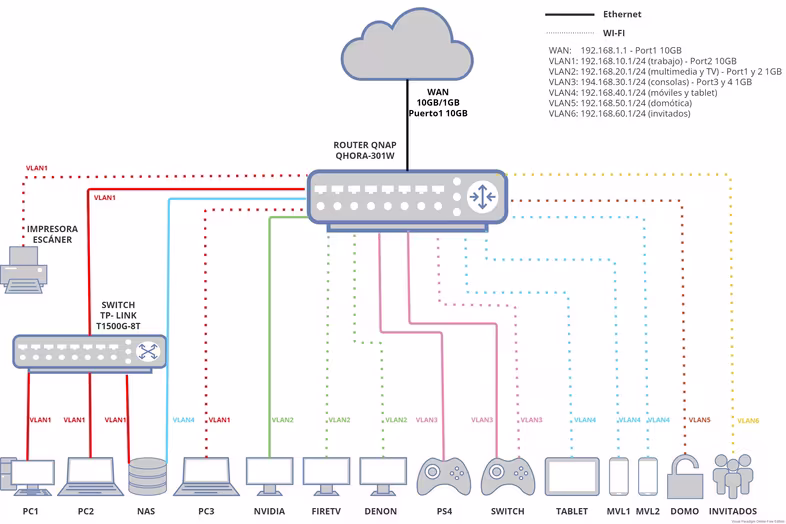

He hecho este esquema siguiendo un poco tu configuración y lo que quiero hacer.

Ahora mismo en la NAS tengo los 2 puertos enganchados mediante Link Agregation pero lo quitaré para que sea visible por las VLAN 1 y 4. Para ver contenido multimedia desde las TV tendré que montar un servidor DLNA como me dices.

Por otro lado, la impresora ahora mismo la conectaré tal y como está en el esquema, pero más adelante me gustaría que también fuese accesible desde la VLAN4, pero en la impresora sólo tiene interface WI-FI, WI-FI Direct y USB, así que para imprimir desde un móvil o tablet tendré que conectarme a la VLAN1 por WI-FI desde el dispositivo móvil.

Por ahora voy a motar todo esto y ver que funciona y ya me pondré con el tema de que 2 VLANs sean accesibles

Salu2

Muchas gracias!!

Me surgen dudas, haciendo LA de dos interfaces de red, es como si tuviese sólo una interface de red, no??, se pueden pasar dos VLANs por una interface??, etiquetándolas?? Es mi primera vez que me meto en un fregao así

En cuanto a lo de las tramas, bpdu's… puf eso suena a comunicaciones puro y duro ejjejejej a mi me sacas de mi Z/OS y me pierdo

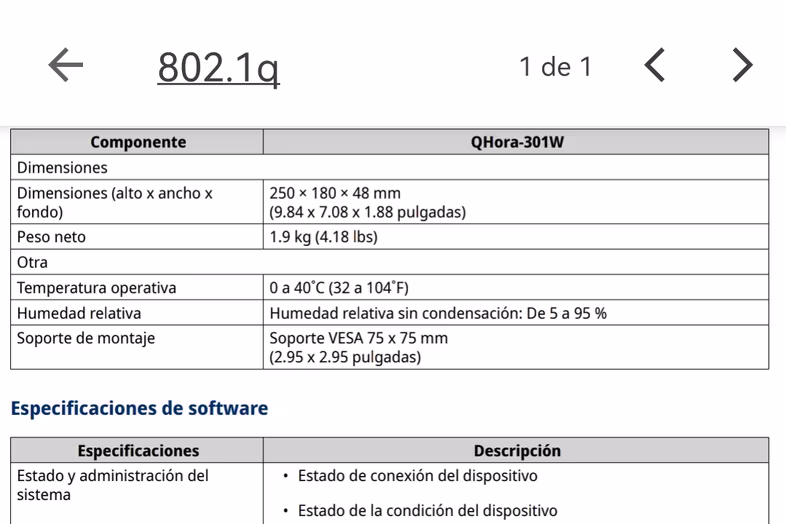

Por cierto, el router soporta 802.1q

Vale… Aquí explican como hacerlo

Aunque no parece que funcione del todo

Seguiré buscando… pero primero lo de las VLANs

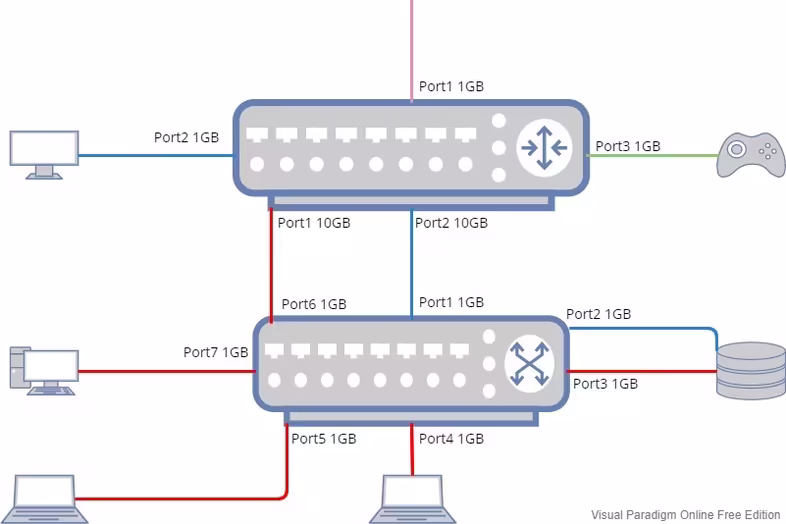

Este sería el cableado físico que tendría que hacer

Las VLAN1 y 2 tendrían que ir etiquetadas para poder hacer lo que me recomendó el compañero @mezcua con la NAS. Haría LACP de los puertos 1 y 2 del switch y los conectaría al bond creado en la NAS y activando Open vSwitch. O sería mejor hacer esto mismo pero enganchando la NAS al router??

Por otro lado, todos los dispositivos ethernet que tengo son 1GB por lo que en principio poco puedo aprovechar los puertos de 10GB del router. Con este cableado podría invertir en un switch con puertos de al menos a 2,5 GB, un par de tarjetas de 2,5 GB para un par de PCs y otro par más para la NAS que tengo que mirar porque para mi modelo creo que por ahora no las hay.

Saludos

Está también el Tp-Link ER8411 que soporta 10GB en la WAN pero no sé si es interesante contratar los 10GB de Digi cuando todo lo que va a estar en la LAN Ethernet va a ser a 1GB. Y hacia fuera de la red tampoco voy a tener conexiones "pesadas", alguna vez de viaje para ver alguna peli de la NAS o algo así, pero poco más. El caso es que el ER8411 se va ya a más de 500€ él solito , mientras que el ER7212PC + EAP670 son alrededor de los 500€. Si al menos tuviese puertos a 2,5GB…

Comparativa Tp-Link ER7212PC vs Tp-Link ER8411
